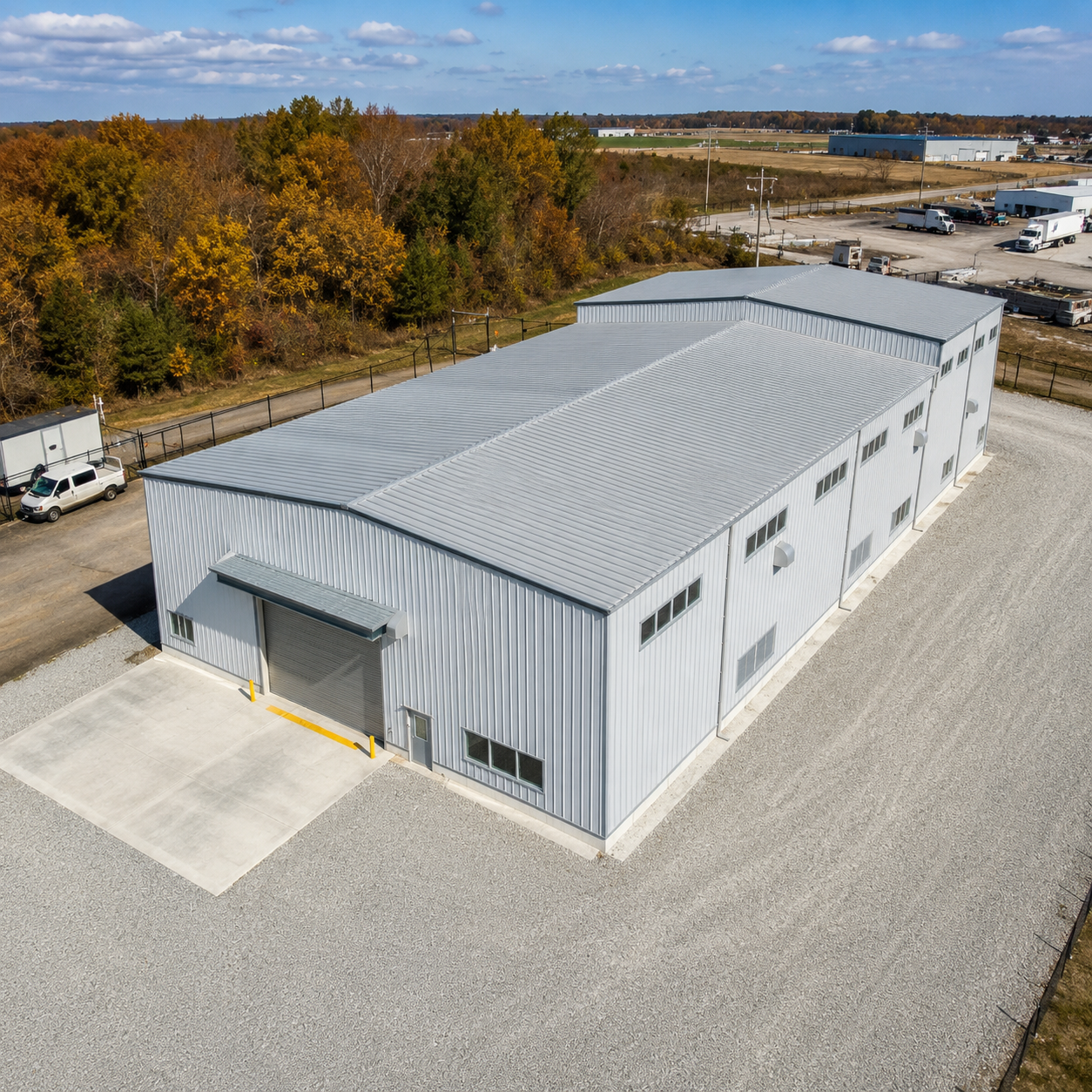

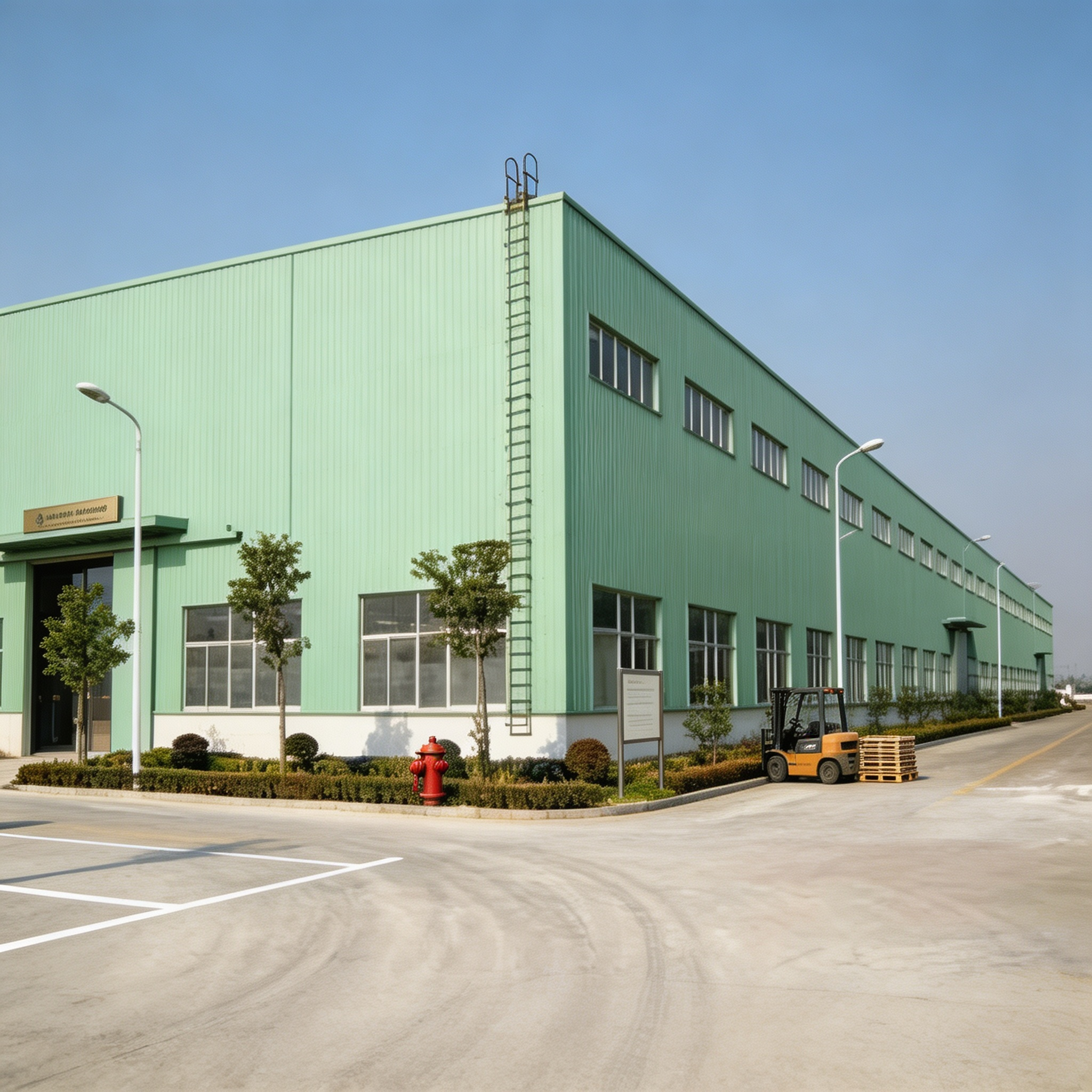

Stahlkonstruktions-Workshop bietet eine langlebige, kosteneffiziente und schnell montierbare Lösung für Industriegebäude. Mit einer freitragenden Konstruktion für maximale Raumausnutzung ist er vollständig anpassbar, um spezifische Anforderungen hinsichtlich Wind-, Erdbeben- und Lastbelastung zu erfüllen. Ideal für Fertigungsstätten, Lagerhallen und Logistikzentren.
| Spezifikationsliste für Stahlkonstruktionshallen |
| Kategorie |
G allgemeine Spezifikation |
Bereich & Beschreibung |
| Bauart | Einstöckige Stahlkonstruktionshalle | Hauptsächlich Portalfachwerkstruktur |

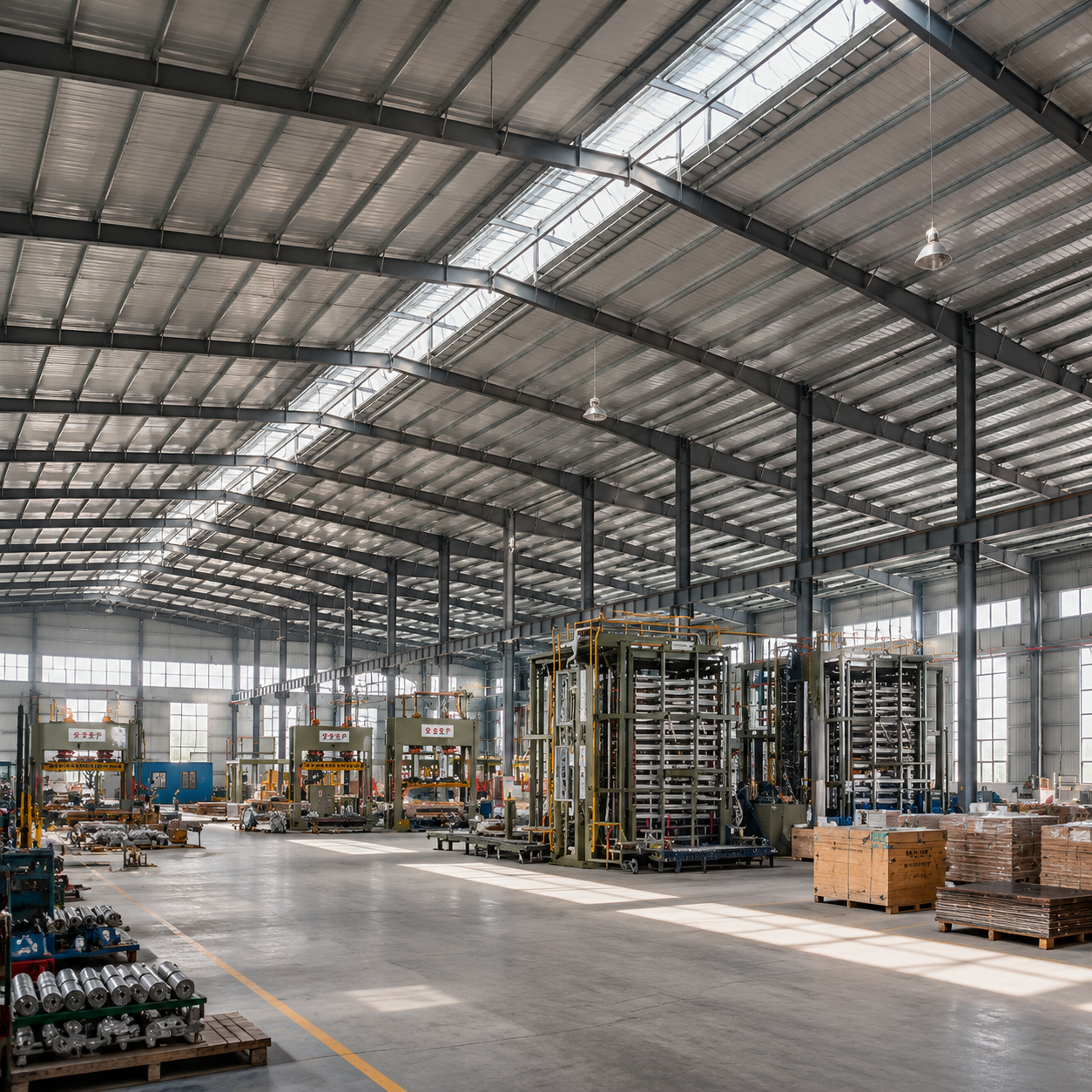

| Funktion | Lagerung / Produktion / Leichte Verarbeitung / Logistik | Auslegung entsprechend den Anforderungen an Produktionsanlagen, Güter und Fertigungsverfahren |

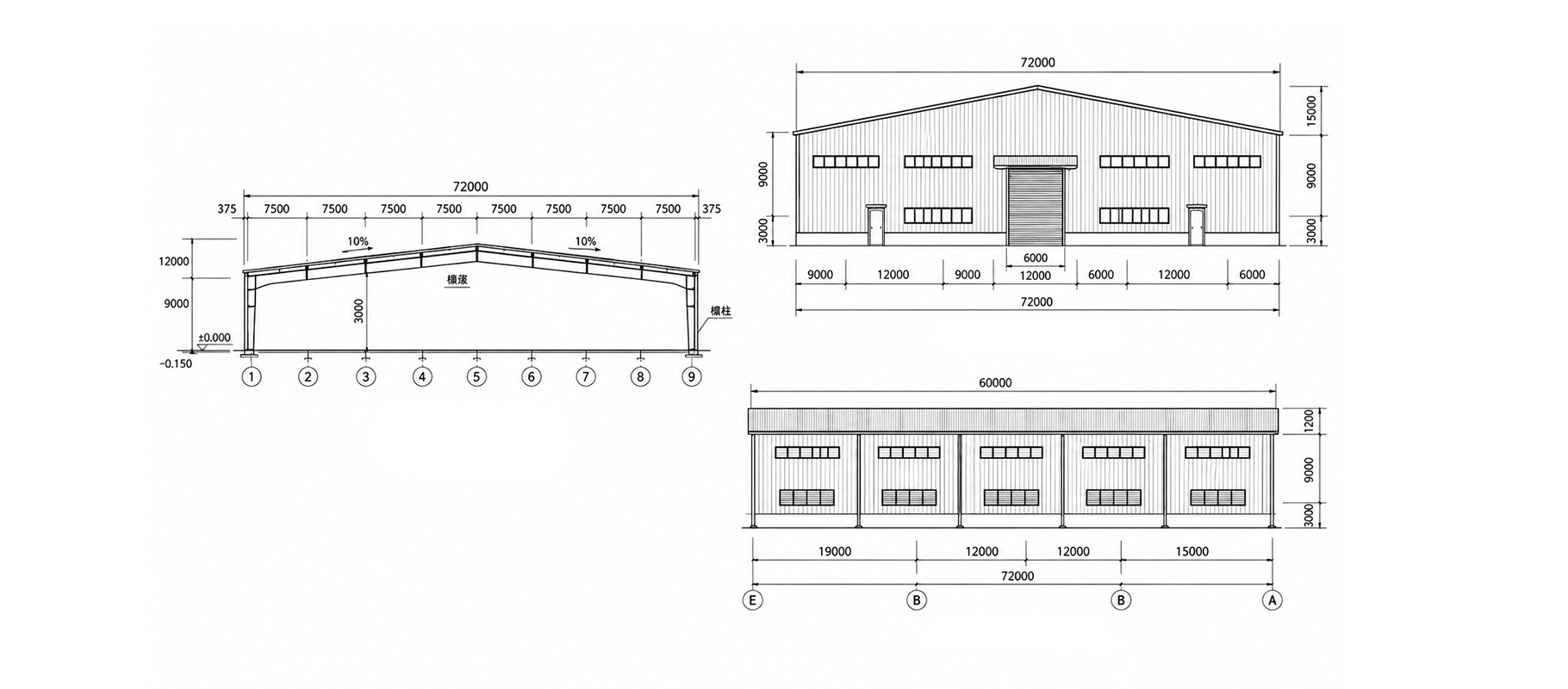

| Gebäudelänge | 48 m–120 m | Typische Größen: 60 m, 72 m, 90 m |
| Gebäudebreite | 24 m–72 m | Typische Größen: 30 m, 48 m, 60 m |
| Bodenfläche | 1.000–8.000 m² | Mittelgroße Werkstätten: 2.000–5.000 m² |
| Dachkanten Höhe | 6 m–12 m | Lagerhalle: 6–9 m; Produktionswerkstatt: 9–12 m |
| Firsthöhe | 8 m–15 m | Hängt von der Spannweite und dem Dachneigungswinkel ab |
| Dachstil | Doppelt geneigtes Dach | Am häufigsten für Industriegebäude verwendet |
| Dachneigung | 5%–10% | Standard für farbveredelte Stahl-Dachplatten |

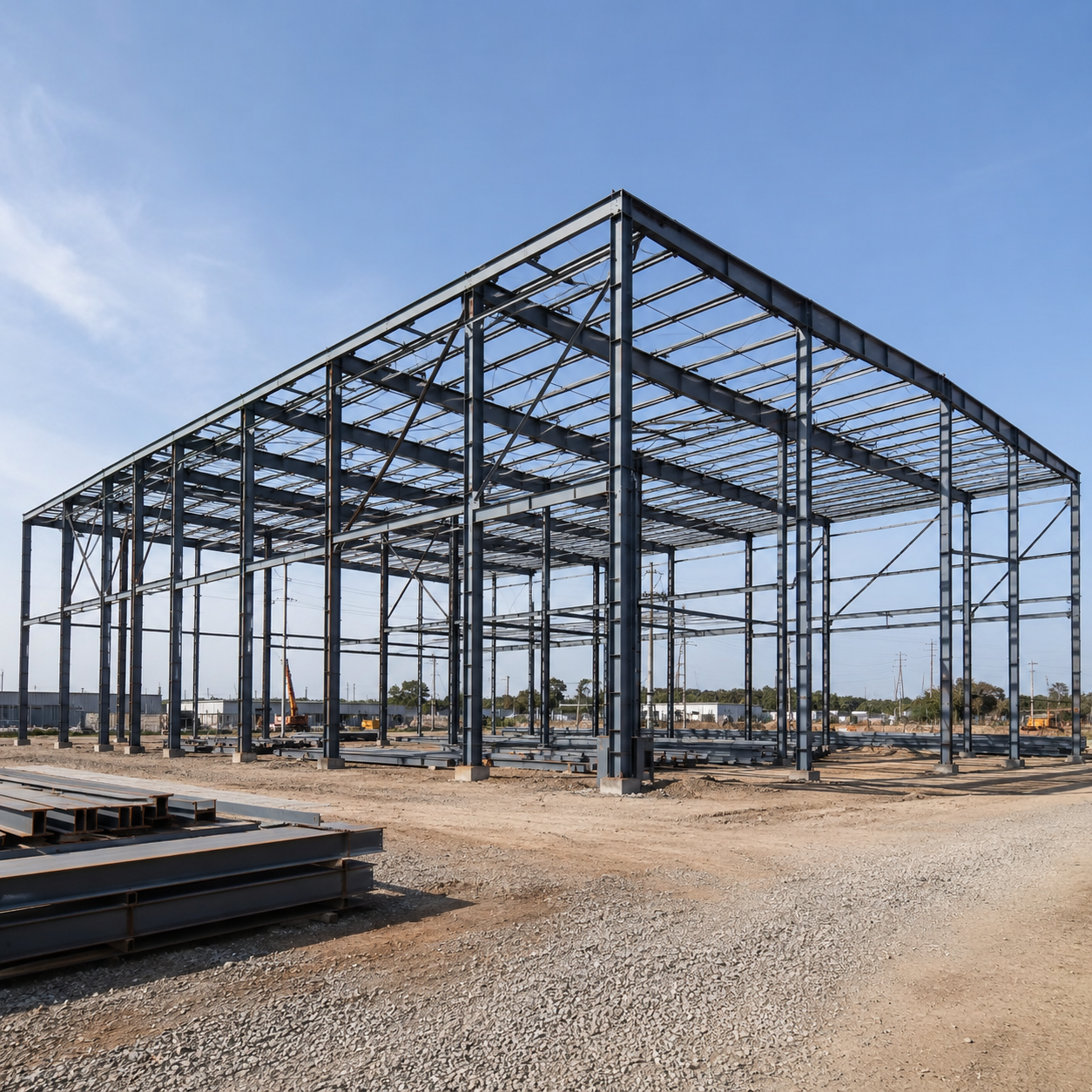

| Strukturensystem | Portalkonstruktion mit starren Rahmen | Bestehend aus Stahlsäulen, -trägern, -längsträgern und Aussteifungen |
| Hauptstahlbauteile | H-Träger / Geschweißter Träger und Säule | Für das primäre tragende Gerüst |
| Sekundärkonstruktion | C- oder Z-Längsträger, Wandlattung | Stützen Dach- und Wandpaneele |
| Querabstand der Säulen | 6 m–9 m | Üblich: 7,5 m, 8 m |
| Längsabstand der Stützen | 6 m–12 m | Üblich: 6 m, 9 m, 12 m |
| Einzelspannweite | 18 m–36 m | Mehrfachfeld-Auslegung für besonders breite Grundrisse verfügbar |
| Anzahl der Felder | Ermittelt aus der Gesamtlänge des Gebäudes | z. B. Gebäude mit 72 m Länge: 8–12 Felder |
| Fundamenttyp | Einzelfundament / Streifenfundament | Einzelfundament, das häufig für Stahlsäulen verwendet wird |
| Säulenbasis | Ankerbolzenverbindung | Säulenfußplatte + Fundamentankerbolzen |
| Wandmaterial | Profilierte farbige Stahlbleche / Sandwichplatten | Dicke: normalerweise 50–100 mm |
| Dachmaterial | Farbige Stahl-Dachbleche / Sandwich-Dachplatten | Optionale Wärmedämmung und Abdichtungsschicht |
| Bodenbehandlung | Betonbodenplatte | Plattendicke: 150–250 mm |

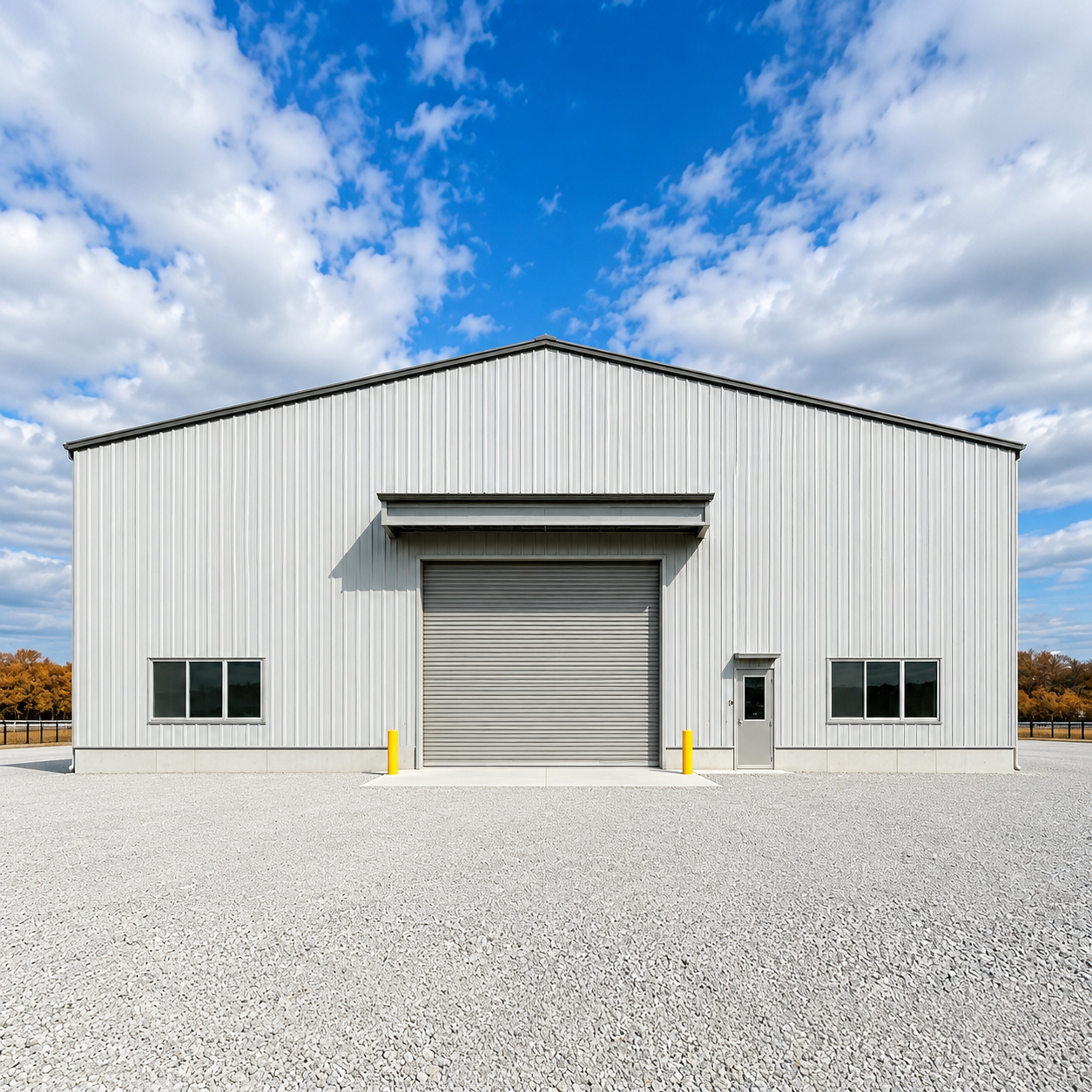

| Haupttor-Typ | Elektrischer Rolltor- / Schiebetür | Große Rolltore werden für Logistiklager bevorzugt |
| Tordimension | 4 m × 4 m bis 6 m × 6 m | Freiraum für Lkw- und Gerätezufahrt |
| Personentür | Stahltür / feuerbeständige Tür | An der Haupttür oder an den Seitenwänden installiert |
| Fenstertyp | Oberlicht / Streifenfenster | Zur Tageslichtnutzung und Belüftung |
| Tageslichtkonzept | Seitliche Fenster + Dachlichtbänder | Grundriss angepasst an die Gebäude Tiefe |
| Lüftung | Natürliche / mechanische Lüftung | Optionale Abluftventilatoren und Dachlüfter |
| Drainage | Dachrinne + Fallrohr | Zweigeteiltes Dach leitet Wasser auf beiden Seiten ab |
| Feuerbeständigkeit | Anwendungsspezifisch anpassbar | Vorschriften variieren je nach Nutzung als Lager- oder Produktionsgebäude |
| Korrosionsschutzbehandlung | Lackbeschichtung / Feuerverzinkung | Feuerverzinkung für feuchte oder Außenumgebungen |
| Die gezeigten Bilder und Spezifikationen dienen nur als Referenz. Der endgültige Effekt und der Umsetzungsplan richten sich nach der tatsächlichen Ausführung. | ||
